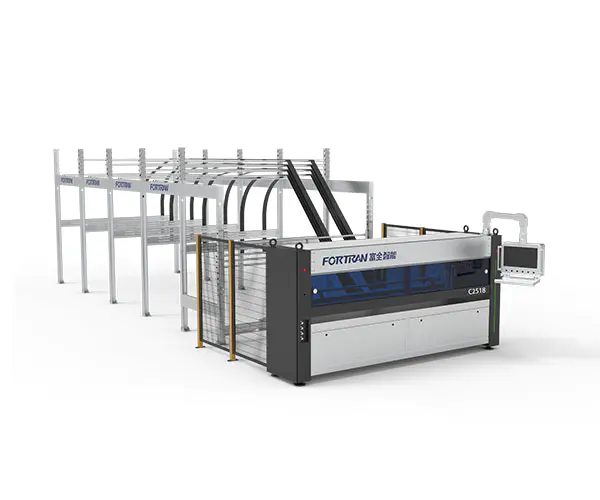

Автоматска машина за сечење хартија

Спецификации на машината

Димензии Д*Ш*В(мм)	Основни спецификации	Напојување (kW)	Брзина на сечење (М/мин.)	Работна висина (мм)
11650*4040*3000	7 вертикални+1 хоризонтални ножеви, три-серво контрола, со 4 списанија	6	0-120	900

Параметри за обработка

мин. Должина на сечење L (мм)	Макс. Ширина на сечење W (мм)	Дебелина на сечење за брановидна хартија H (мм)	Прецизност на надолжно растојание меѓу сечилото (мм)	Ефикасност (PCS/мин.)
300	2500	2,5-6,5	± 1,5	0-12

Автоматската машина за сечење хартија се користи за континуирана обработка на брановидна хартија со фиксна должина за производство на преклопни картони. Машината врши туткање и во попречната и надолжни насоки, наизменично сечење и обработка на сечење на брановидна хартија. Сечењето со фиксна должина овозможува и масовно производство и приспособено производство. Машината може да се се користи како самостојна единица или како почетен дел од линијата за пакување.

бр.	Ставка	Карактеристики	Модел
1	Решетка за складирање хартија	Решетката за складирање хартија е направена од челични плочи измиени со киселина кои се свиткани во форма. Се одликува со едноставна структура, доверливо склопување и ладно поцинкувана завршница, што му дава атрактивен изглед и одлична отпорност на 'рѓа. Стандардната конфигурација вклучува четири прегради за складирање хартија.

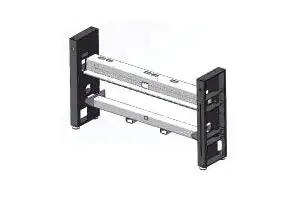

2	Структура на рамката	Рамката се произведува со прецизна обработка по заварување на правоаголни челични цевки и челични плочи. Обезбедува висока точност на склопување и прецизност на работата, гарантирајќи долг работен век и одлична стабилност на опремата.

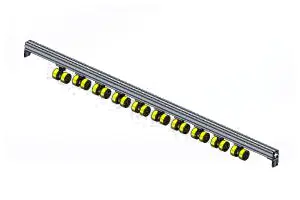

3	Погонски механизам	Ролерот за притисок е изработен од PU материјал, кој има светла и привлечна површина со високо триење. Ова ефикасно ја подобрува доверливоста на транспортот на картон. Во меѓувреме, влечниот барабан е увезен од Германија и е многу издржлив.

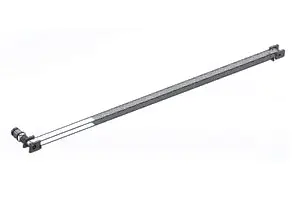

4	Пресечна структура	Моќта ја обезбедува серво мотор со висока прецизност во комбинација со редуктор и синхрон механизам на тркала, со што се постигнува голема брзина и прецизно позиционирање, со што се обезбедува точност на сечењето на картонот;

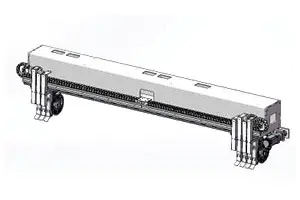

5	Единица за надолжно сечење	Овој механизам е главно составен од седум комплети држачи за ножеви. Сервото за попречен појас за ножеви го придвижува позиционирањето на надолжниот нож, што може да ги исполни барањата за ефикасно работење, истовремено обезбедувајќи издржливост.
6	Прилагодлив уред за складирање	Крајните големини се обработуваат со CNC за да се обезбеди паралелизам на двете страни. Синџирите со висока јачина се користат за вертикално подигање за да се обезбеди сигурност и сигурност и да се спречи прескокнување на ланецот. прегради.
7	Машинско куќиште	Примарниот фокус е на украсувањето на самата машина. На машината е додадена надворешна заштитна обвивка, која е обработена со премаз во прав за да се обезбеди естетски пријатна и издржлива завршница која не се чипсува и не се лупи. Вградена е шина за лизгање од легура, која има сјајна површина и работи тивко без никаков шум.

Цртежи со три погледи

Барања за потрошен материјал

1. Барања за брановидна хартија на станицата за исхрана

А. Ширина на континуирана брановидна хартија: 400–2350 mm;
Б. Вкупна ширина на брановидна хартија прицврстена рамо до рамо: Максимум 2550 mm;
В. Висина на редење, вклучително и палета од 120 mm: Максимум 1300 mm;
D. Ширина на редење, максимум: 1300 mm; Должина на брановидна хартија на местото на испуштање: минимум 300 mm;
Д. Надолжна толеранција за сечење со фиксна должина: Максимум 0,5%;Попречна толеранција за сечење со фиксна должина: Максимум±2,0 mm;
Дебелина на брановидна хартија:2,5–6 mm,±0,2 mm; Максимален квалитет на суровина до 2,30 п.н.е. (според стандардот DIN 55468);
Г. Квалитетот на картонот е во согласност со стандардот DIN 55468;
H. Единечно брановидно, максимална дебелина од приближно 4 mm (квалитет: 1,10–1,40); Двојно брановидно, максимална дебелина од приближно 6 mm.

2. Видови картони

Сериски број	Име	Слика	Насока на внесување хартија	Минимална големина
1	Обична кутија		надолжен	Должина: минимум 400 mm Ширина: минимум 36 мм Висина: минимум 225 мм
2	Обична кутија		надолжен	Должина: минимум 400 mm Ширина: минимум 36 мм Висина: минимум 225 мм
3	Покривка на Рајот и Земјата		надолжен	Должина: минимум 400 mm Ширина: минимум 225 мм Висина: минимум 18 мм
4	Средна кутија за печат		надолжен	Должина: минимум 400 mm Ширина: минимум 450 мм Висина: минимум 18 мм
5	Средна кутија за печат		надолжен	Должина: минимум 400 mm Висина: минимум 450 mm Висина: минимум 18 мм
6	Кутија со сите крила		надолжен	Должина: минимум 400 mm Висина: минимум 225 мм Висина: минимум 18 мм
7	Средна кутија за печат		надолжен	Должина: минимум 400 mm Висина: минимум 450 mm Висина: минимум 18 мм
8	Квадратен картон		надолжен	Должина: минимум 400 mm Висина: минимум 18 мм
