Интегрирана интелигентна мерна станица

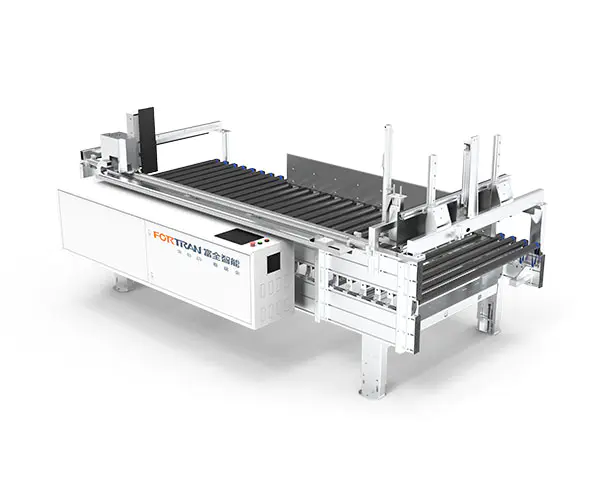

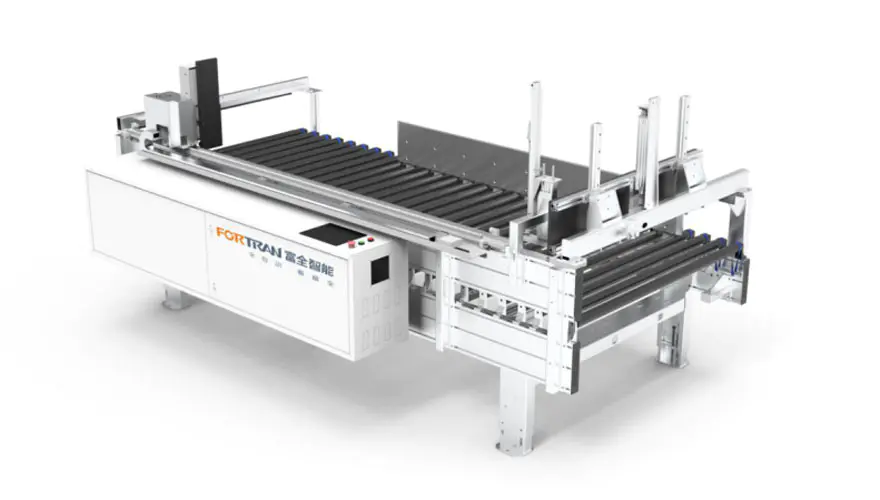

Целокупната слика на машината

Параметри на опремата

Вкупни димензии L*Ш*В(мм)	Тежина на опремата (кг)	Мерење на носивост (kg/㎡)	Вкупна моќност (kW)	Точност на мерење (mm)	Висина на работната маса (мм)
3500*1960*1800	800	50	2.25	±0,5	800±50

Мерни параметри

Опсег на обработка на должината на плочата L (mm)	Опсег на обработка на ширина на плоча W (mm)	Опсег на обработка на дебелина на плочата H (mm)	Ефикасност на мерење (пати/мин.)	Брзина на пренесување (m/min)
350-2800	200-1200 г	18-250	4-6	0-35 (прилагодлива конверзија на фреквенција)

1. Нозете се сечат и дупчат со ласер, обезбедувајќи прецизни позиции на дупките. Тие се свиткани со CNC машина за виткање за точни агли.
2. Нозете се направени од ладно валани кисели челични плочи со рамни површини. По шут минирање и пескарење, тие се премачкуваат со прскање за силна отпорност на корозија.
3. Нозете прифаќаат подвижни прилагодливи чаши за стапала, нудејќи силна приспособливост на плошноста на земјата.
4. Топло поцинкуваните ролери се покриени со италијански увезени црева, ефикасно спречувајќи ги површинските гребнатини на работните парчиња поради триење и обезбедувајќи непроменети површини на работните парчиња.
5. Погонот на еластичниот појас произведува низок шум за време на работата. Еластичниот појас има висока цврстина и долг работен век.
6. И стоперите и потпорните плочи се направени од компактен ламинат, а потпорните плочи се направени од мазни PE плочи, што резултира со мала отпорност на триење.
7. Интегрираниот дизајн за мерење на должина и ширина го намалува просторот на подот.
8.Автоматската контрола овозможува мерење со висока точност, висока ефикасност и ниска стапка на неуспех.

9. Водечката шина на уредот за механичко позиционирање ја прифаќа шината за водење Hiwin, која се карактеризира со висока прецизност, ниски вибрации и долг работен век. Менувачот користи опрема и багажник за брза брзина и голема прецизност. Позиционирањето прифаќа серво мотор, обезбедувајќи прецизност, ефикасност, брзина, висок вртежен момент и мала големина.

Интегрираната интелигентна мерна станица главно се користи за мерење на должината, ширината и дебелината на редење на секое пакување табли пред пакувањето. Прво ја мери должината, потоа ширината и на крајот висината, со голема брзина, мал простор на подот и висока ефикасност. Усвојува широка и густа рамка од алуминиумски профил, која е елегантна и има одлична стабилност.

Сериски број	Име	Карактеристика	Модул

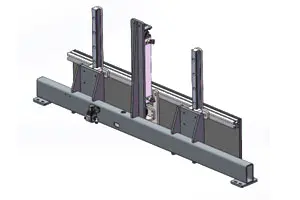

1	Склоп на подвижен зрак за мерење на должина	Серво мотор со висока прецизност ја пренесува енергијата преку планетарен редуктор, обезбедувајќи висок вртежен момент, низок шум и стабилна моќност. Моќта се пренесува преку синхроно вратило и запчаници за да се реализира брзо движење на целиот механизам, а со тоа да се подобри ефикасноста.

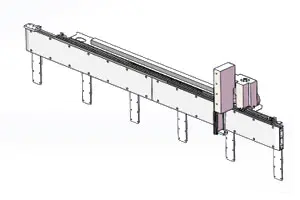

2	Собрание на фиксна плоча за мерење на должина	Овој крај служи како мерна референтна плоча. Преградата се напојува со воздушен цилиндар за вертикално подигање и постигнува брзо и стабилно линеарно движење со помош на прецизни водилни шини Hiwin.

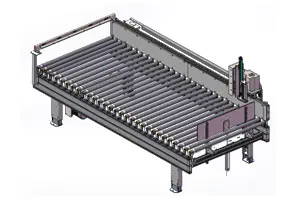

3	Рамка за транспортер со ролери за мерење	Ролерите прифаќаат италијански увезени ролки обложени со гума со мазни и светли површини и високо триење, обезбедувајќи апсолутно стабилно пренесување на пакувањата и значително ја намалува можноста за лизгање на триење. Тие се подложени на шут минирање и обложување со прскање за да се обезбеди целокупниот изглед и цврстината на рамката.

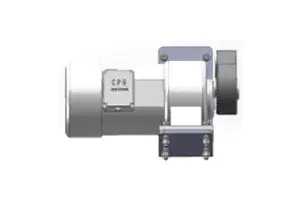

4	Мотор со ролери	За издржливост користи увезени мотори со менувач. Моќта стабилно се пренесува на валјаците преку синхрони макари и синхрони ремени.

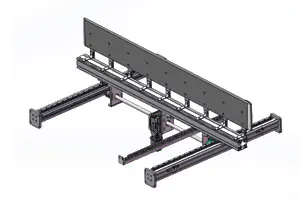

5	Механизам за мерна моќност на делот за мерење на ширина	Хоризонталниот енергетски систем усвојува високопрецизен серво мотор во комбинација со прецизен редуктор за да се обезбеди стабилност на системот за пренос.

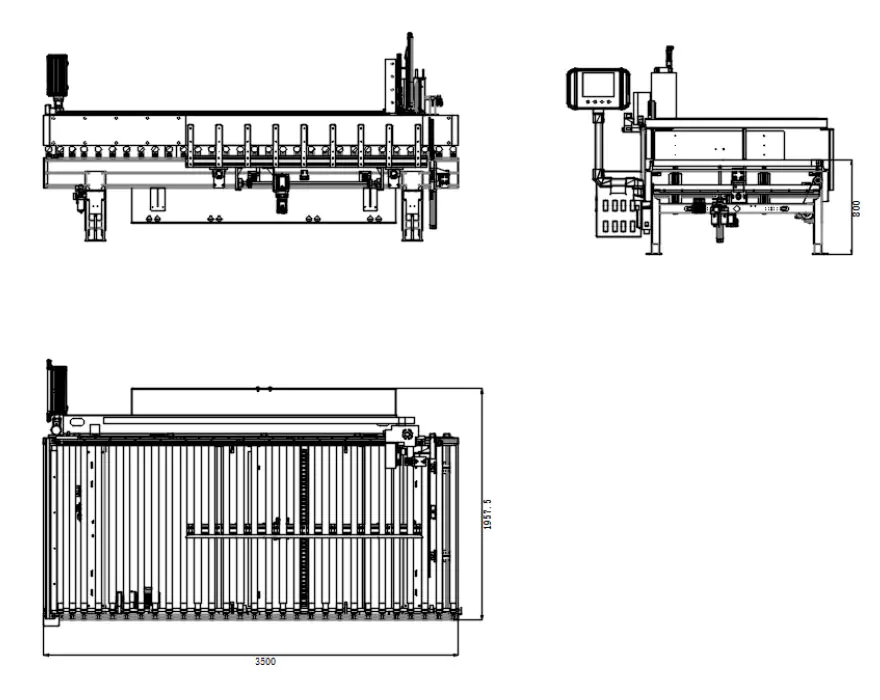

Цртежи со три погледи
