Професионална машина за автоматско затворање кутии

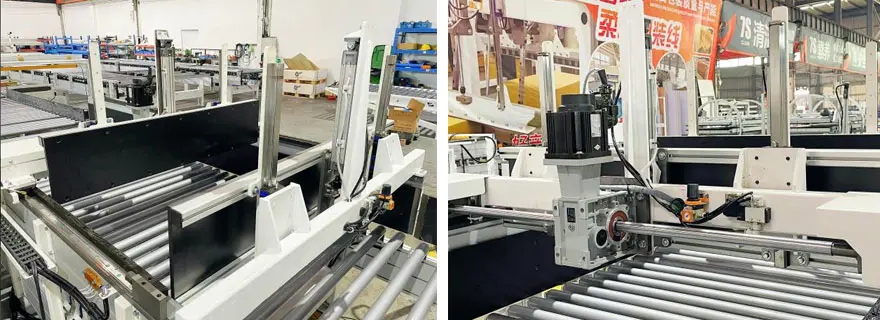

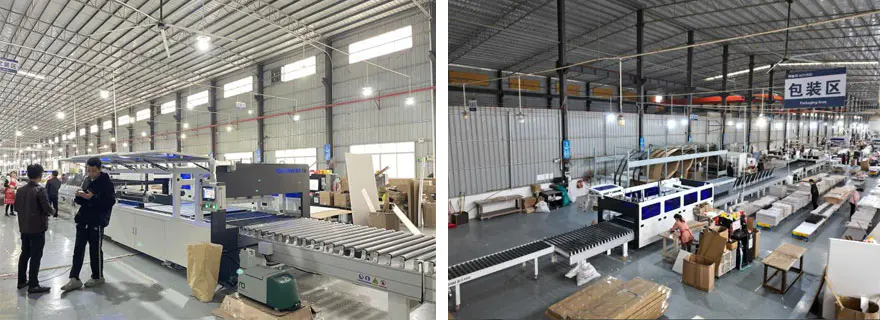

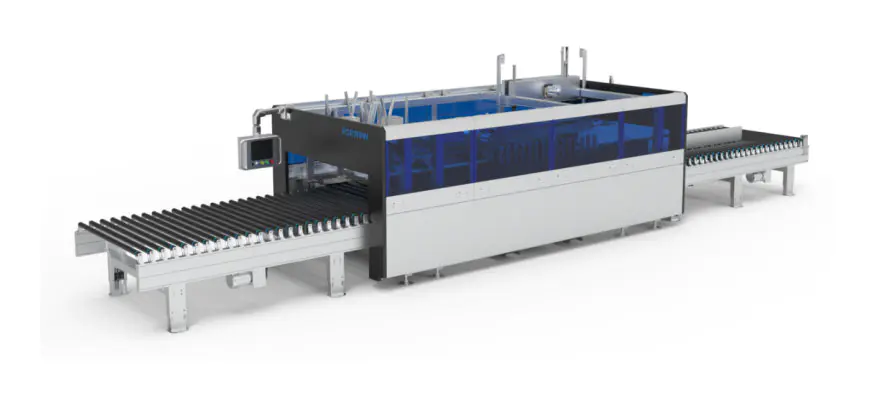

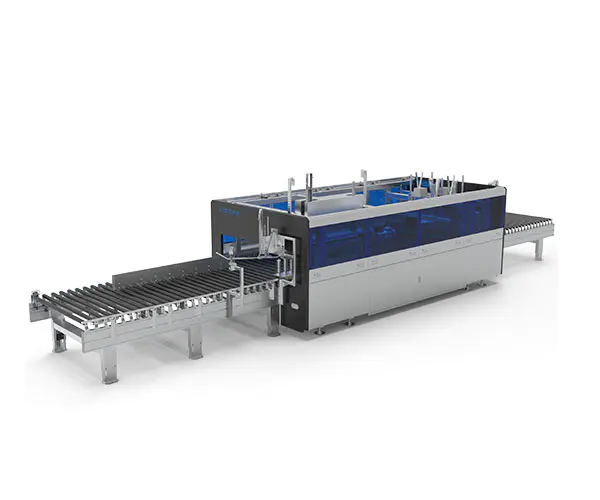

Машинска слика

Спецификации на машината

Димензии Д*Ш*В(мм)	Само-тежина на машината (кг)	Напојување (kW)	Пренесување на товарот (кг)	Работна висина (мм)
10200*2200*2260	Околу 3200 кг	9	50	800±50

Параметри за обработка

Должина на обработка на картон (мм)	Ширина на обработка на картон (мм)	Висина на обработка на картон (мм)	Ефикасност на запечатување (циклуси/мин.)	Дебелина на брановидна хартија (мм)
300-2900	200-1200 г	(Дрвена плоча дебелина 18) 20-280	4-8	2,5-6

1. Основни компоненти: Ева брзо сушење топло топење лепак машина; серво мотор; планетарен редуктор; ласерски далечина; синхрон појас; лежиште за блок на перница; мотор со променлива фреквенција; редуктор на опрема за црви;
2. Ролерите за пренос користат увезени ПВЦ гумени ракави, кои се и флексибилни и издржливи;
3. Линеарниот механизам на запечатувачот на куќиштето е воден од прецизни линеарни водилки, обезбедувајќи висока доверливост и издржливост;
4. Моќта за стегите и пиштолите за лепило е обезбедена од високопрецизни серво мотори, кои лесно се контролираат и ја подобруваат прецизноста на опремата;
5. Машината може да се користи како самостојна единица или интегрирана со сопствена линија за домашно пакување, нудејќи разновидни и флексибилни опции за користење.

1. Употреба
A. Оваа машина за автоматско затворање кутии Pro се користи за запечатување кутии за пакување мебел од висока класа.
B.Оваа опрема се користи за запечатување на картони од моделите M/A-0410 и M/A-0419.
В. Најпрво се залепува дното на картонот, потоа се ставаат предметите што треба да се пакуваат и се ставаат материјалите за полнење, а потоа машинско запечатување.

2. Општ принцип на работа

Целата опрема е поделена на пет дела: делот на мерната машина, делот на машината за тампон за напојување, делот за запечатување на тунелот, делот за преодна машина и делот за запечатување со туркање.

А. За време на работата, пакуваните картони, со пополнетите предмети внатре, влегуваат од делот на мерната машина долж референтниот раб. Сензорот за ширина на влезот грубо ја мери ширината на картонот. Кога картонот ќе стигне до крајот на делот на мерната машина, го запира уред за преграда. Активниот уред за стегање потоа точно ја мери ширината на картонот, а уредот за плоча под висок притисок точно ја мери висината на картонот. После тоа, картонот се движи од делот на мерната машина преку делот на машината за тампон за напојување до влезот на делот за запечатување на тунелот.

B. Кога картонот влегува во делот за запечатување на тунелот, пиштолот за лепило на влезот нанесува топло топено лепило по должината на картонот. Потоа поминува низ каналот за заптивање, кој се состои од склоп на шипки за преклопување, механизам за притискање, механизам за страничен појас и механизам за ремен противтежа - завршувајќи го запечатувањето на долгата страна.

В. Картонот, со неговата долга страна запечатена, се движи во делот на преодната машина и е запрен од предниот уред за преграда на влезот од делот за запечатување на туркачот. Првата кратка страна потоа е залепена и запечатена со уредот за прскање, уредот за предна плоча за притискање и уредот за предна плоча за заптивање. Откако ќе се запечати првата кратка страна, картонот влегува во делот за запечатување на туркачот и се движи наназад, каде што е запрен од задниот уред за преграда. Втората кратка страна потоа е залепена и запечатена со уредот за прскање, уредот за задната плоча за притискање и уредот за задна заптивна плоча. Во овој момент, целиот процес на запечатување на картонот е завршен и тој се тркала од делот за запечатување на туркачот.

D. Овој метод на запечатување на картон, кој ја препознава ширината на кутијата, може ефикасно да запечати картони со различни големини за време на процесот на хранење без потреба од внесување на димензиите на кутиите.

E. За сериско запечатување на картони со исти димензии, опремата може да се префрли во режим на серија. По мерењето на ширината на првиот картон и примената на оваа вредност на целата серија, делот за запечатување тунел ја прилагодува големината на каналот и ја одржува непроменета, а со тоа ја подобрува ефикасноста на запечатувањето. Максималната стапка може да достигне до 8 пакети во минута.

Функционална структура

бр.	Ставка	Карактеристика
1	Внесувач на преден дел	Постигнете ја функцијата за хранење на пакетите, брзо, прецизно и ефикасно доставувајќи ги пакетите на назначените позиции. Главното светло е изработено од јаглероден челик и обложено со пластика. За да се осигури дека пакетите се точно порамнети, се користи фиксен механизам за водење и усогласување за водење на пакетите во позиција
2	Уред за мерење висина	Алуминиумските блокови за пресување се користат за мерење на висината на пакувањата преку електронски сензори за вага и пневматски цилиндри, а податоците потоа се пренесуваат назад.
3	Покријте	Подобрувајќи ја естетската привлечност на опремата, а истовремено обезбедувајќи одреден степен на заштита, целокупната структура е првенствено направена од свиткани плочи од јаглероден челик обложени со пластика. Тој е дополнително зајакнат со специјализирани алуминиумски профили и акрилни панели со кралско сини бои.
4	Решетка	Рамката на машината е изработена со заварување на правоаголни цевки и челични плочи, проследено со прецизна обработка. Ова обезбедува висока точност на склопување и прецизност во работењето, гарантирајќи долг работен век и добра стабилност на опремата
5	Уред за жлезда	Ефикасно го држи горниот капак на картонот, подготвувајќи се за последователниот процес на запечатување.
6	Преден и Задни прегради	Постигнува позиционирање на пакетот. Линеарните лежишта, во врска со хромирани шахти, обезбедуваат линеарно водење. Повеќестепените пневматски цилиндри се контролираат посебно и, во комбинација со системот за лепење, постигнуваат прилагодување на висината во две фази. Ова го осигурува и квалитетот на процесот на лепење и ефективно го држи пакетот во одредена положба за точно позиционирање.
7	Уред за мерење на ширина	Хоризонталниот енергетски систем користи високопрецизни мотори заедно со редуктори за да се обезбеди стабилност на системот за пренос. Тој е првенствено одговорен за преклопување на горните клапи на картонот за да се заврши дејството на запечатувањето. Механизмот користи линеарни водилки за директно линеарно движење, со моќност обезбедена од пневматски цилиндри и повеќекратни вентили за контрола на брзината кои го регулираат воздушното коло за да се постигне брзо и стабилно работење.
8	Механички делови со двојна цилиндрична плоча за туркање	Тој е првенствено одговорен за преклопување на горните клапи на картонот за да се заврши дејството на запечатувањето. Механизмот користи линеарни водилки за директно линеарно движење, напојувани со пневматски цилиндри и регулирани со повеќе вентили за контрола на брзината во воздушното коло за да се постигне брза и стабилна работа.
9	Механизам на жлездата	Главно е одговорен за прицврстување на горниот капак на картонот за да спречи поместување на пакувањето. Механизмот користи линеарни водилки за насочување на линеарното движење, а ексцентричниот дизајн на пневматскиот цилиндар обезбедува подобра стабилизација на пакетот.
10	Прскање со лепило со кратки рабови систем	Водечката шина е одговорна за линеарно водење на целиот механизам напред-назад. Серво моторот со висока прецизност обезбедува стабилен извор на енергија, а употребата на добро позната домашна марка планетарен редуктор дополнително обезбедува сигурна долгорочна излезна моќност. Линеарната водилка е инсталирана во превртена положба за да се спречи нејзиното прскање со лепак, обезбедувајќи чисто и стабилно водење.
11	Задна машина за празнење	За да се постигне функцијата на празнење на пакетот, се користи двостепен систем за напојување за брзо, прецизно и ефикасно доставување на пакетот. Главното светло е изработено од јаглероден челик и обложено со пластика.
12	Систем на машина за лепило	Машината за топло топење лепило Eva која брзо се суши може да постигне и континуирано и периодично прскање со лепак. Тој е целосно функционален, лесен за поставување и удобен за ракување.
13	Механизам за притискање надолу	Серво моторот го придвижува редукторот да го ротира лифтот, постигнувајќи прецизно вертикално позиционирање. Пневматските цилиндри се користат за намалување на тежината и компактирање на пакувањето, обезбедувајќи стабилно и непречено движење напред.
14	Група за страничен притисок	Пневматските цилиндри и линеарните водилки влегуваат и излегуваат за да го постават и притискаат картонот. Тефлонскиот материјал го спречува лепењето на лепилото, обезбедувајќи подобра компресија на картонот.
15	Собрание за странична поддршка	Серво моторот го придвижува редукторот да ги ротира брзините, со линеарни водилки што го обезбедуваат преносот, постигнувајќи прецизно странично позиционирање. Делот за странично порамнување користи тефлонски ролери за да обезбеди постојана брзина.
16	Дел за запечатување на среден дел	Преносот со валјак од среден дел користи двостепен систем за напојување, кој ја подобрува ефикасноста на напојувањето на пакетот и го намалува растојанието на позициите на чекање.

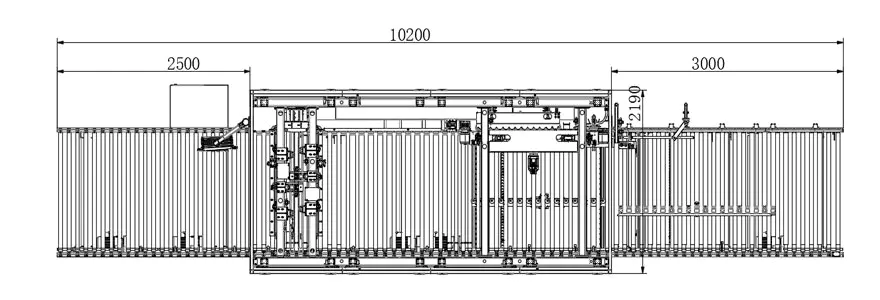

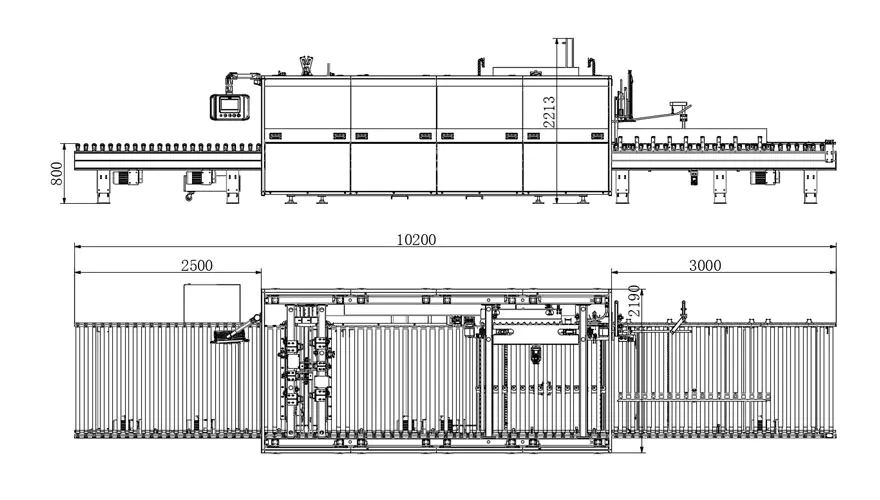

Цртежи со три погледи

Шематски дијаграм на режим на производствен процес

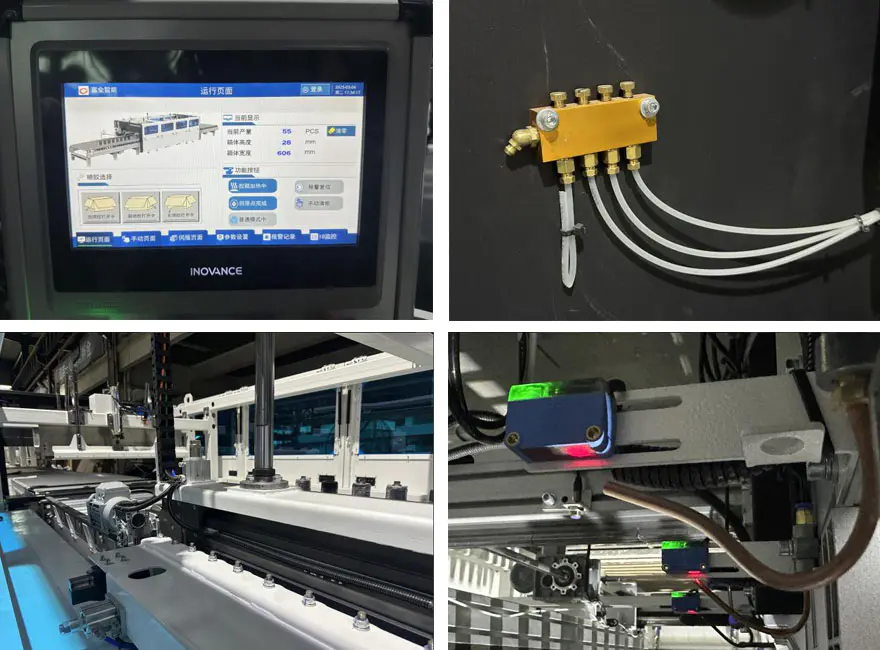

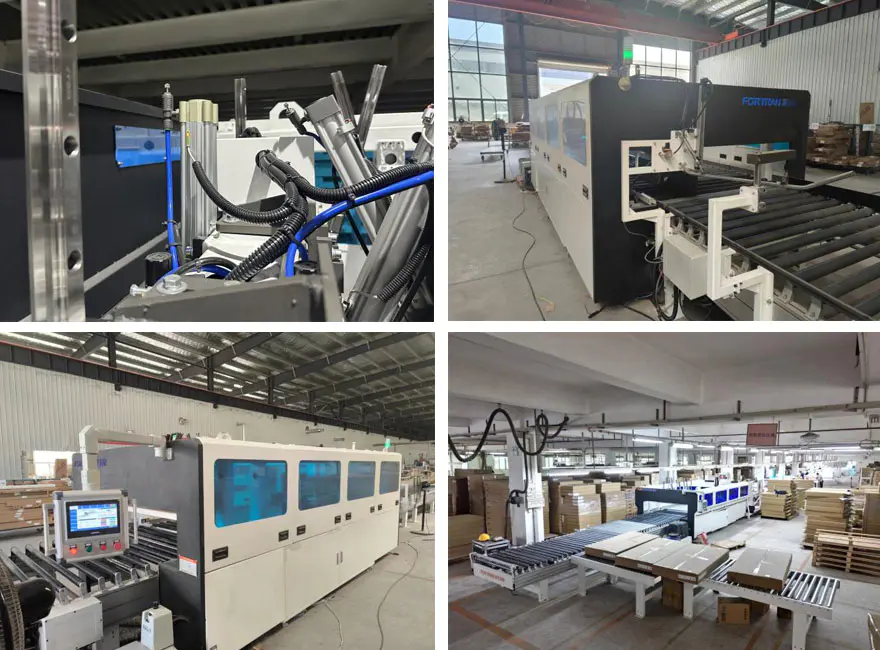

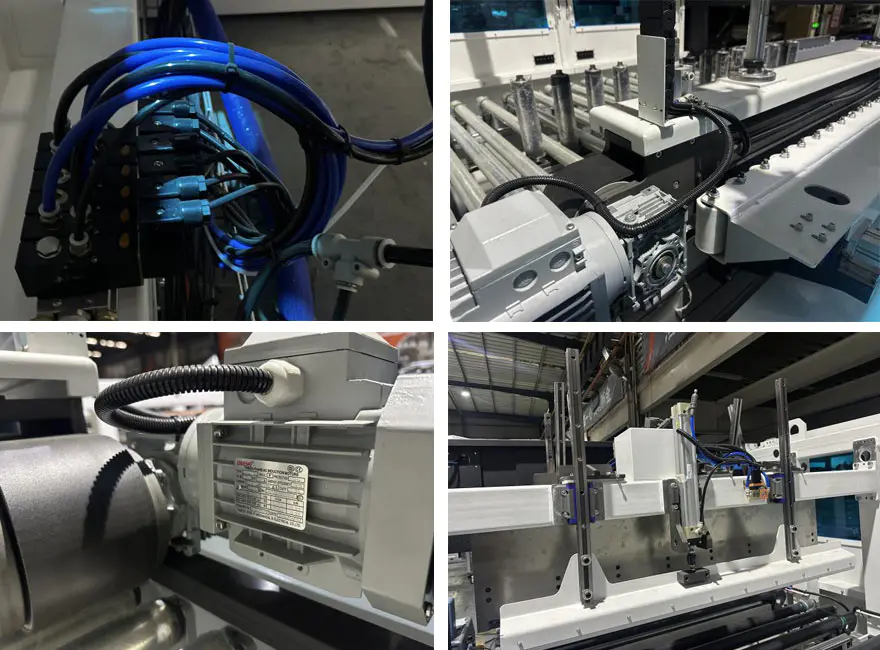

Детални слики

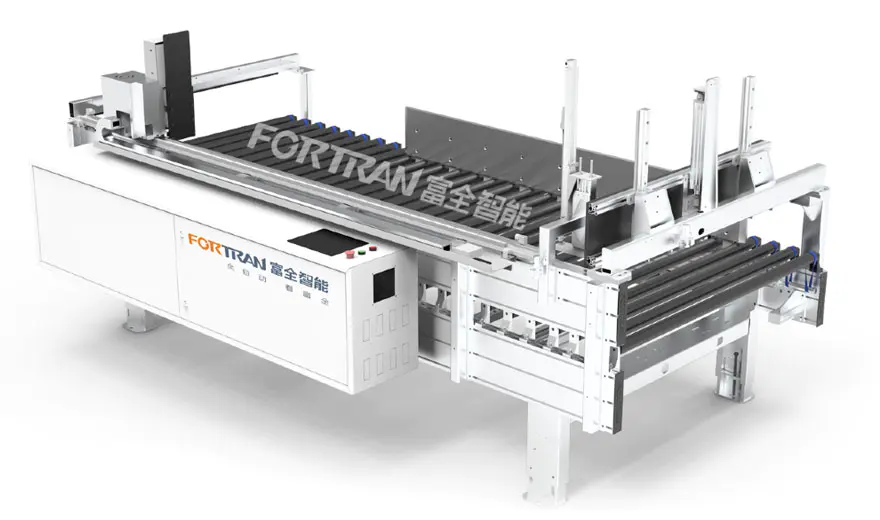

Мерна станица

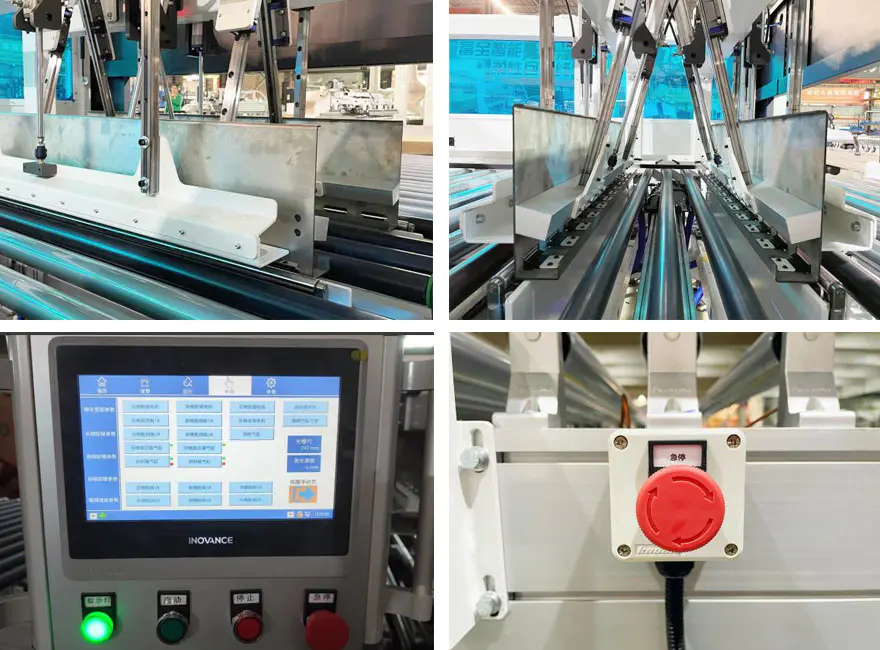

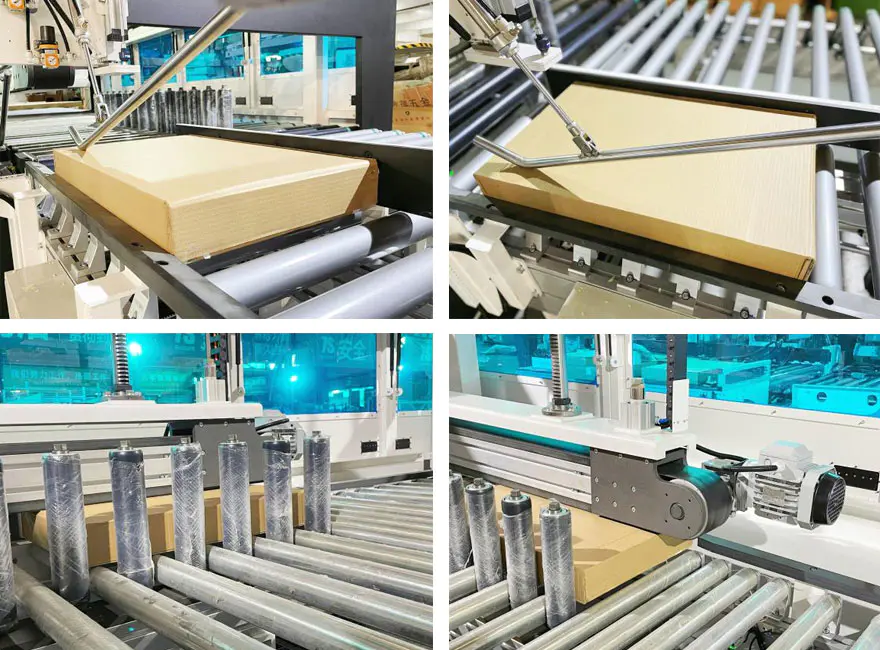

Детални слики

Список на делови за носење и потрошен материјал

1.Список на делови за носење

бр.	Ставка	Спецификации	Предложено Q’ty	U8 број
1	PTEE валјак	BZ-LFXJ-01-03-01-01	2
2	М16 обетка со двоен крај	BZ-FXJ-G-015	2
3	Тефлонско тркало под притисок		4
4	Појас за притискање (тип со двоен водич)	95-L3990 (Дебелина 3)	1
5	Страничен појас за усогласување (тип со троен водич)	195-L3742 (Дебелина 3)	1
6	Лесен еластичен појас	392*20*1,5	15
7	Вентил за намалување на притисокот	GR20008F1	1
8	Влезен гас вентил	PSL8-02A	1
9	Пловечки зглоб	F-M16X125F	4
10	Цилиндар	SAI 50X350S	1
11	Цилиндар	SAI50x300S	1
12	Лизгач	HGW30CC	1
13	Линеарен држач за монтирање на лежиште	LHBBW20	1
14	Синхронен појас споен со челично јадро	S8M-3984-25 (Отворено)	1
15	Лизгач	HGH25CA	1
16	Бесшевниот синхрон појас со челично јадро	30-S8M-800	1
17	Бесшевниот синхрон појас со челично јадро	30-S8M-872	1
18	Магнетен прекинувач	HX-31R-2M	2
19	Електромагнетниот вентил	4V210-08B	3
20	Гумен амортизер	SE-15 (сина)	3
21	Реле за приклучување	RXM4LB2BD	1
22	Основа за реле	RXZE1M4C	1
23	Реле	RXT-F01	3
24	Прекинувач за близина	IME08-02BPOZT0S	1

2.Список на потрошен материјал

бр.	Ставка	Спецификации	Предложено Q’ty	U8 број
1	Филтер мрежа за главната единица	133272	1
2	Заптивка за грлото	127028	6
3	Филтер мрежа со пиштол за прскање	126150	3
4	Модул за млазницата AX	167400	6
5	Електромагнетниот вентил 24V	150236	6
6	Заптивка на млазницата	100368	12
7	Челична заптивка на каналот	107332	6
8	Млазница со прав агол 0,5 мм	130897	4
9	Игла	500661	1
10	Комплет за поправка на клипна пумпа	112757	1
11	Комплет за поправка на млазницата AX	167414	6
12	Комплет за вентил за повратен проток	163008	1
