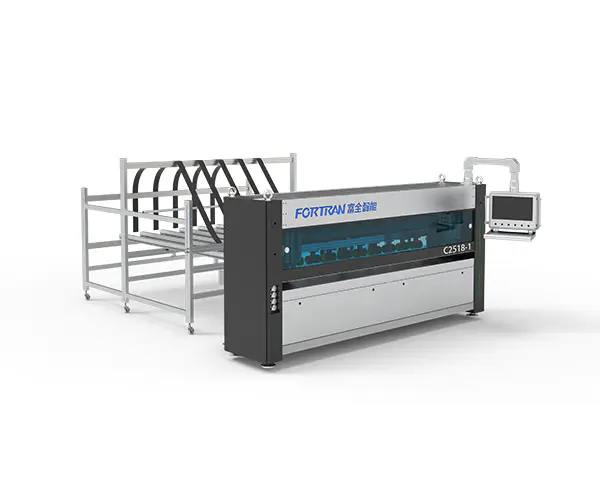

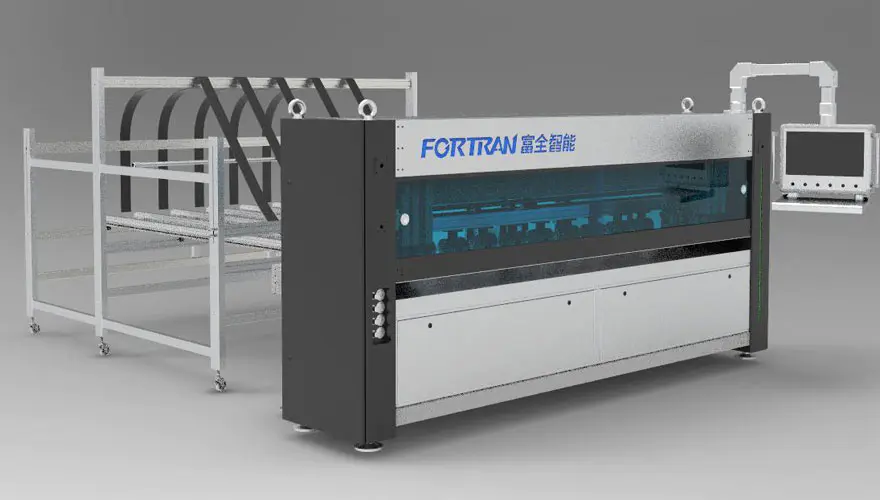

Целосно автоматска машина за сечење хартија

Спецификации на машината

Димензии Д*Ш*В(мм)	Основни спецификации	Напојување (kW)	Брзина на сечење (М/мин.)	Работна висина (мм)
6700*3650*3000	7 вертикални + 1 хоризонтални ножеви, со режими за хранење со еден лист и континуирано хранење на листови	5.25	0-120	850

Параметри за обработка

мин. Должина на сечење L (мм)	Макс. Ширина на сечење W (мм)	Дебелина на сечење за брановидна хартија H (мм)	Прецизност на надолжно растојание меѓу сечилото (мм)	Ефикасност (PCS/мин.)
300	2500	2,5-6,5	± 1,5	0-12

Целосно автоматската машина за сечење хартија се користи за континуирана обработка со фиксна должина на брановидна хартија и единечни листови за производство на склопувачки картони. Машината врши туткање и во попречни и надолжни насоки, наизменично сечење и обработка на сечење на брановидна хартија. Сечењето со фиксна должина овозможува и масовно производство и приспособено производство.Машината може да се користи како самостојна единица или како почетен дел од линијата за пакување.

бр.	Ставка	Карактеристики	Модел

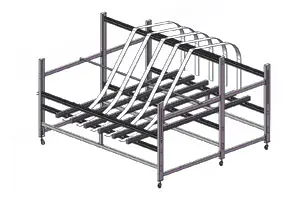

1	Решетка за складирање хартија	Решетката за складирање хартија е направена од плоча за мариноване преку обработка на виткање, со едноставна структура, сигурна конструкција. Насликан е за да обезбеди атрактивен изглед и одлична отпорност на 'рѓа. Стандардната конфигурација вклучува континуирана картонска полица за материјали и еднослојна картонска лента за проток.
2	Структура на рамката	Рамката се произведува со прецизна обработка по заварување на правоаголни челични цевки и челични плочи. Обезбедува висока точност на склопување и прецизност на работата, гарантирајќи долг работен век и одлична стабилност на опремата.

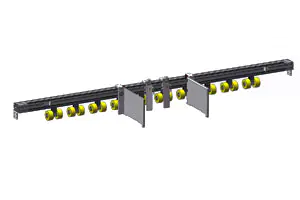

3	Погонски механизам	Тркалото под притисок е направено од PU материјал, со светла и убава површина и триење, што може ефикасно да ја подобри сигурноста на преносот на картон. Во меѓувреме, влечниот барабан е увезен од Германија, издржлив и долготраен; може рачно да се прилагоди и фиксира на страна.
4	Пресечна структура	Моќта ја обезбедува серво мотор со висока прецизност во комбинација со редуктор и синхрон механизам на тркала, со што се постигнува голема брзина и прецизно позиционирање, со што се обезбедува точност на сечењето на картонот;
5	Единица за надолжно сечење	Овој механизам е главно составен од седум комплети држачи за ножеви. Сервото за попречен појас за ножеви го придвижува позиционирањето на надолжниот нож, што може да ги исполни барањата за ефикасно работење, истовремено обезбедувајќи издржливост.

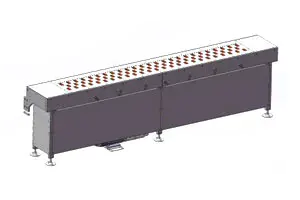

6	Прилагодлив уред за складирање	Ролерите се контролираат со серво мотор плус редуктор на брзина. За да ја подобриме оперативната точност и ефикасност, ние користиме високопрецизен редуктор на брзината на косиот запчаник опремен со високопрецизен серво мотор. Усвоена е вакумска структура за вшмукување за да се адсорбира картонот, што овозможува подобро пренесување на еднослојниот картон.
7	Машинско куќиште	Примарниот фокус е на украсувањето на самата машина. Надворешната заштитна обвивка е додадена на машината, која е обработена со премаз во прав за да се обезбеди естетски пријатен и издржлив финиш што не се чипсува или лупи. Прозорецот за набљудување на предниот дел на машината е направен од длабоко сина акрилна плоча, која не само што е визуелно привлечна и елегантна, туку е и многу еластична и отпорна на кршење. Дополнително, поставена е шина за лизгање од алуминиумска легура, која има сјајна површина и работи тивко без никаков шум.

Цртежи со три погледи

Барања за потрошен материјал

1. Барања за брановидна хартија на станицата за исхрана

А. Ширина на континуирана брановидна хартија: 400–2350 mm;
B. Висина на редење, вклучително и палета од 120 mm: Максимум 1300 mm;
C. Ширина на редење, максимум: 1300 mm;
Д.Надолжна толеранција за сечење со фиксна должина:Максимум 0,5%;Попречна толеранција за сечење со фиксна должина:Максимум±2,0мм;
Д.Дебелина на брановидна хартија:2,5–6 mm,±0,2 mm; Максимален квалитет на суровина до 2,30 п.н.е. (според стандардот DIN 55468);
Квалитетот на картонот е во согласност со стандардот DIN 55468;

Г. Единечно брановидно, максимална дебелина од приближно 4 mm (квалитет: 1,10–1,40); Двојно брановидно, максимална дебелина од приближно 6 mm.

2. Видови картони

Сериски број	Име	Слика	Насока на внесување хартија	Минимална големина
1	Обична кутија		надолжен	Должина: минимум 400 mm Ширина: минимум 36 мм Висина: минимум 225 мм
2	Обична кутија		надолжен	Должина: минимум 400 mm Ширина: минимум 36 мм Висина: минимум 225 мм
3	Покривка на Рајот и Земјата		надолжен	Должина: минимум 400 mm Ширина: минимум 225 мм Висина: минимум 18 мм
4	Средна кутија за печат		надолжен	Должина: минимум 400 mm Ширина: минимум 450 мм Висина: минимум 18 мм
5	Средна кутија за печат		надолжен	Должина: минимум 400 mm Висина: минимум 450 mm Висина: минимум 18 мм
6	Кутија со сите крила		надолжен	Должина: минимум 400 mm Висина: минимум 225 мм Висина: минимум 18 мм
7	Средна кутија за печат		надолжен	Должина: минимум 400 mm Висина: минимум 450 mm Висина: минимум 18 мм
8	Квадратен картон		надолжен	Должина: минимум 400 mm Висина: минимум 18 мм
