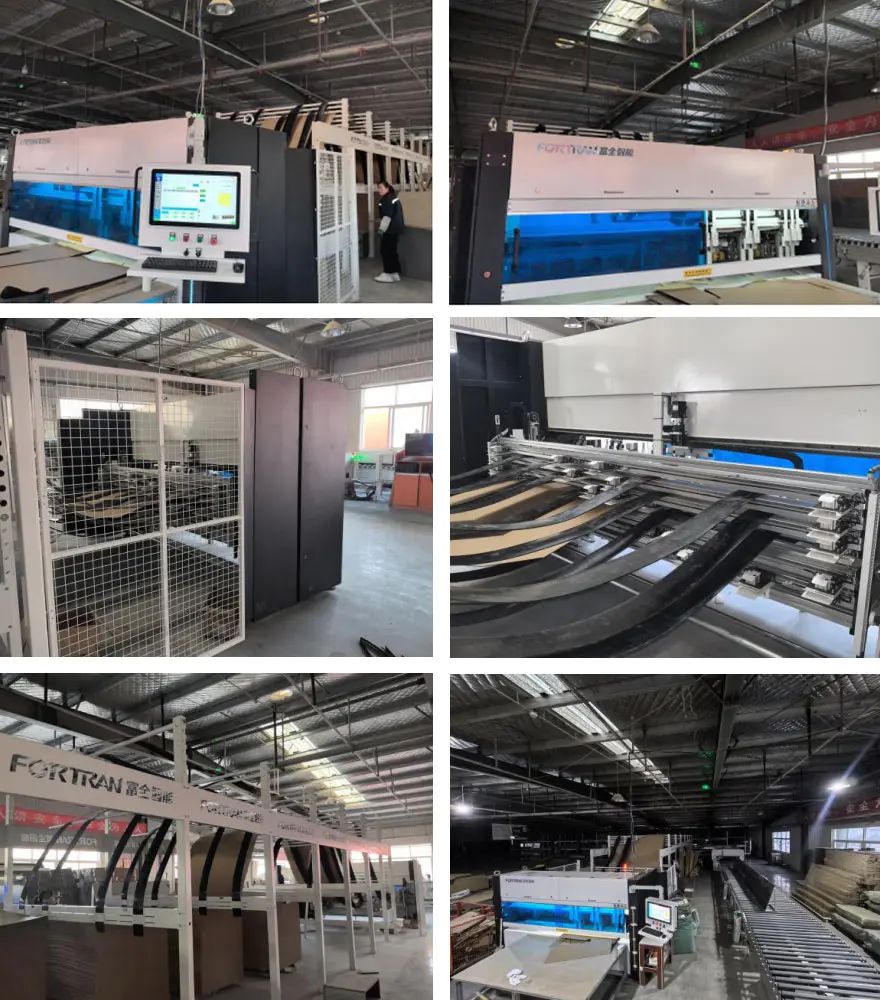

Автоматска машина за сечење хартија со голема брзина

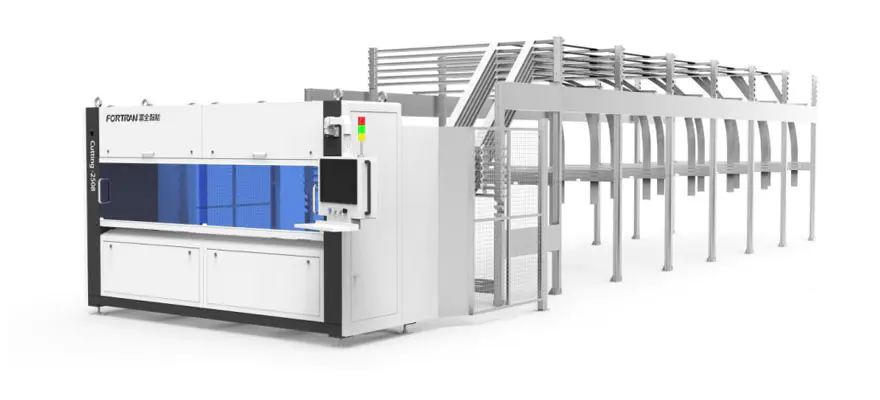

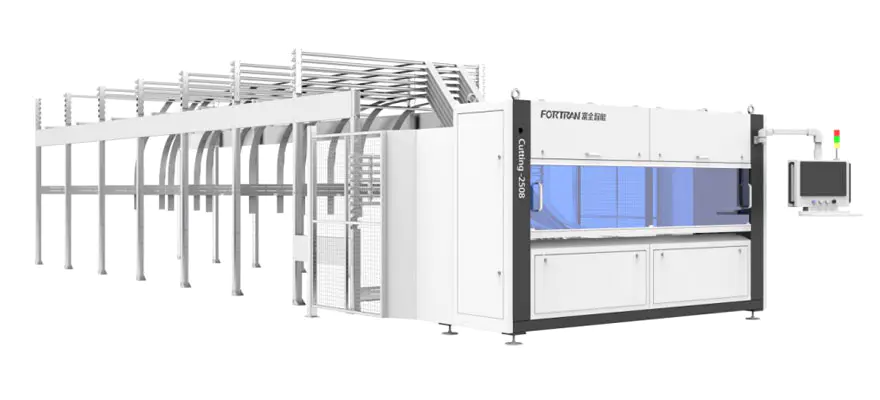

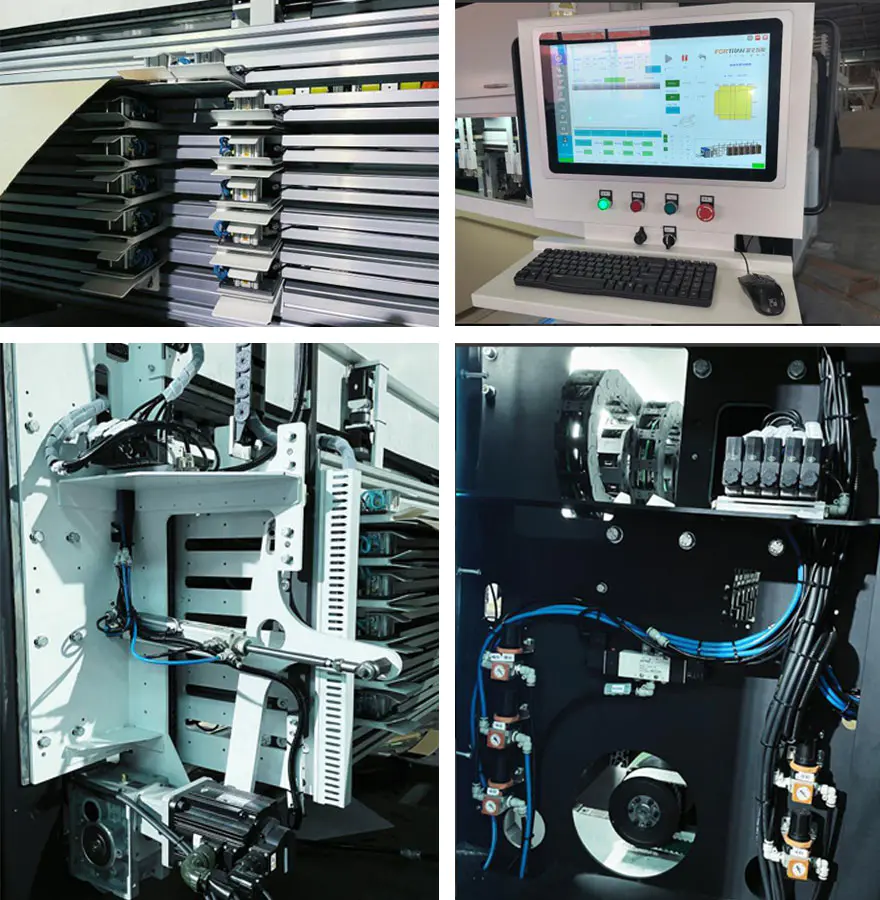

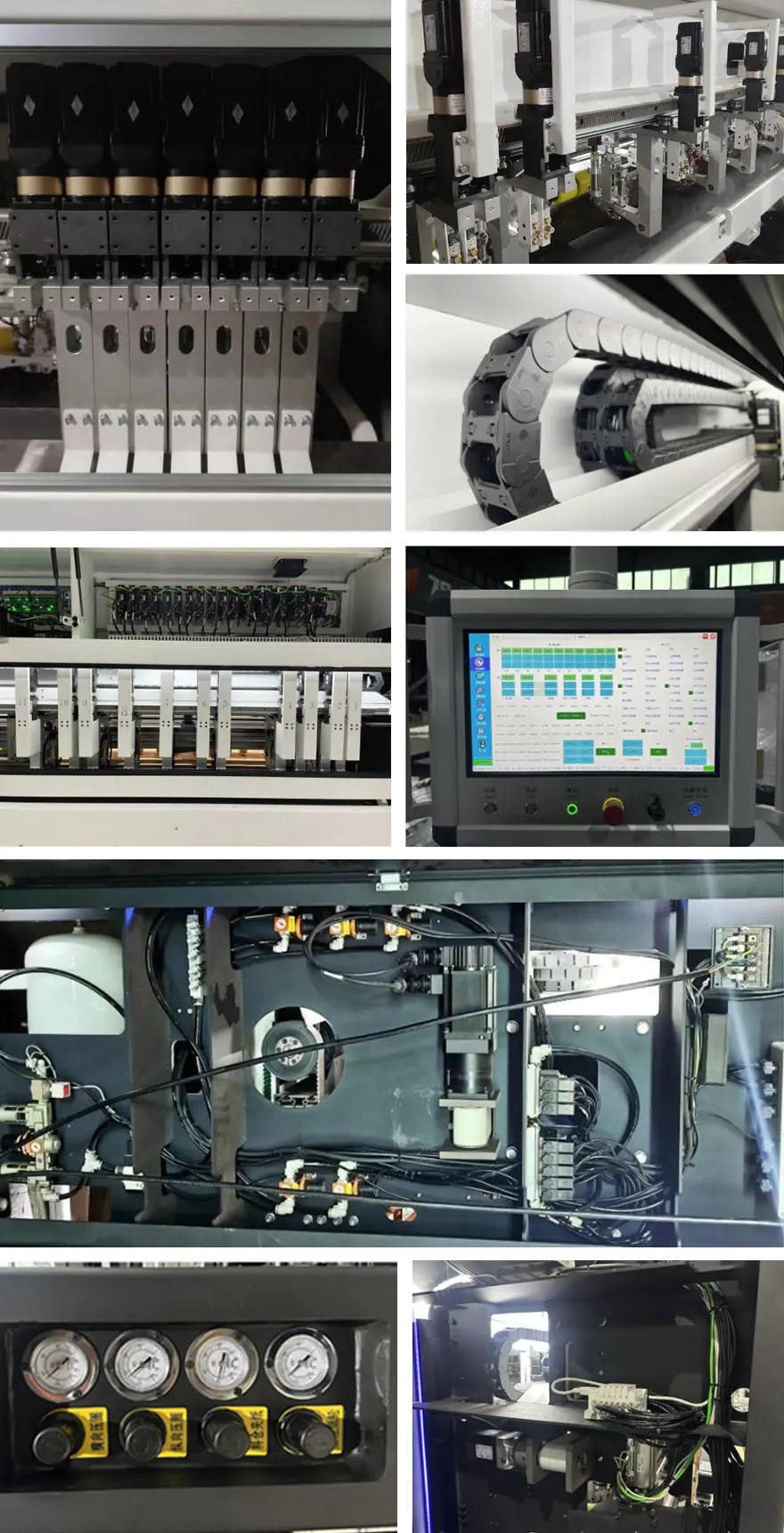

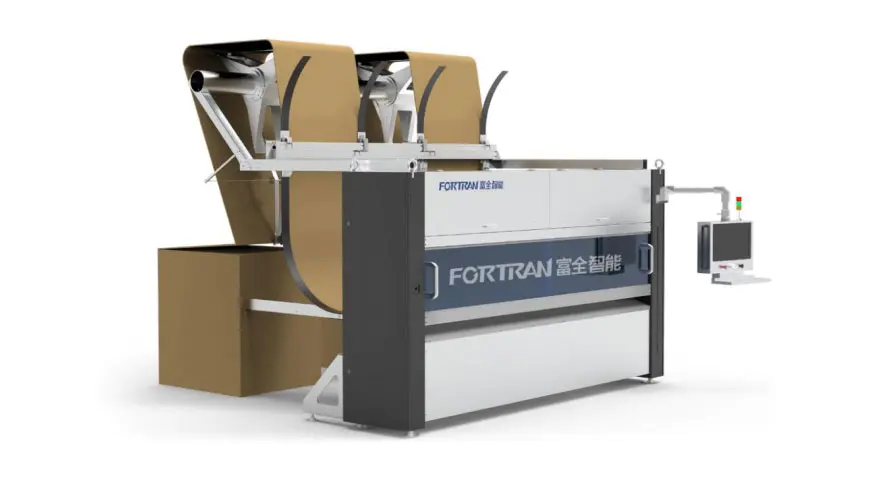

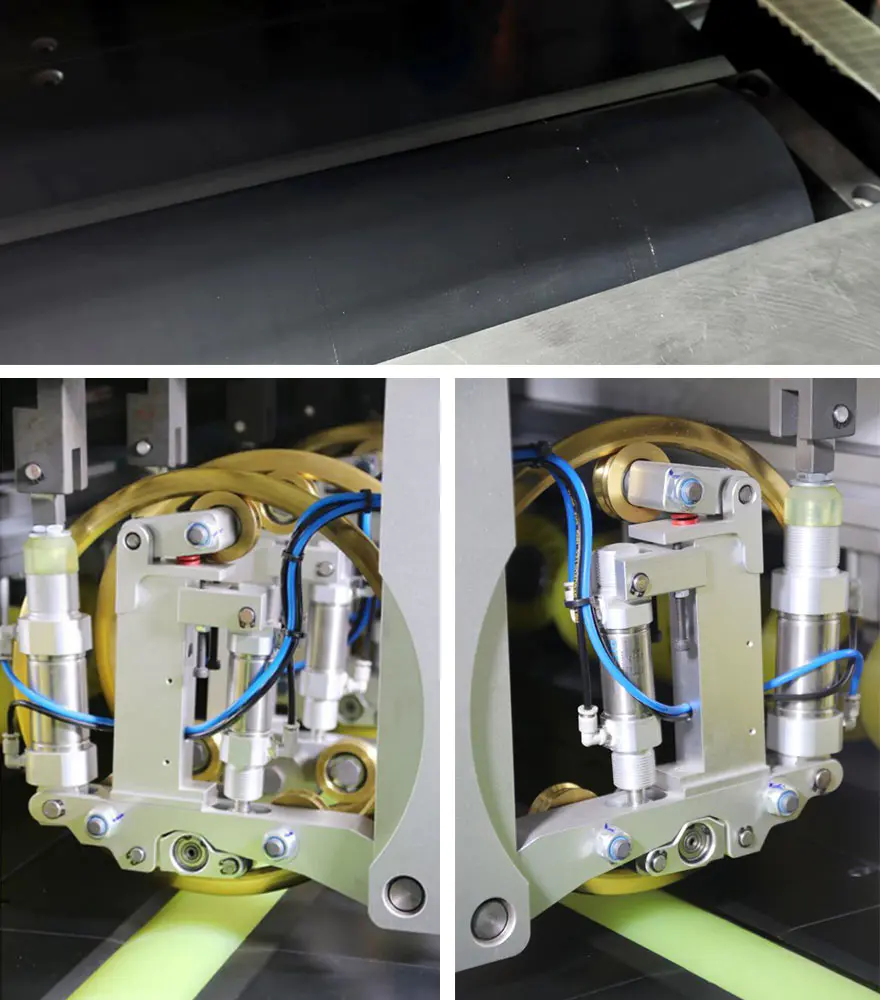

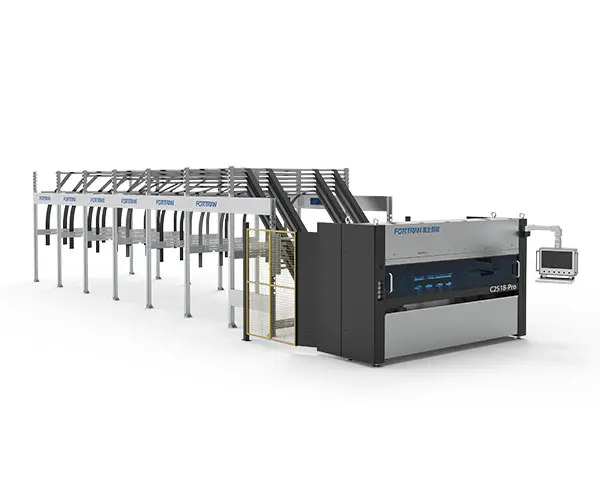

Машинска слика

Спецификации на машината

Димензии Д*Ш*В(мм)	Основни спецификации	Напојување (kW)	Брзина на сечење (М/мин.)	Работна висина (мм)
14750*4040*3000	11 вертикални+1 хоризонтални ножеви, целосна серво контрола, со 6 списанија	5.8	0-120	850

Параметри за обработка

мин. Должина на сечење L (мм)	Макс. Ширина на сечење W (мм)	Дебелина на сечење за брановидна хартија H (мм)	Прецизност на надолжно растојание меѓу сечилото (мм)	Ефикасност (PCS/мин.)
300	2550	2-7	± 1,5	0-12

Општ опис на функциите

Автоматската машина за сечење хартија со голема брзина се користи за континуирана обработка со фиксна должина на брановидна хартија и единечни листови за производство на преклопни картони. Машината врши туткање и во попречни и надолжни насоки, наизменично сечење и обработка на сечење на брановидна хартија. Сечењето со фиксна должина овозможува и масовно производство и приспособено производство.Машината може да се користи како самостојна единица или како почетен дел од линијата за пакување.

бр.	Ставка	Карактеристики
1	Решетка за складирање хартија	Решетката за складирање хартија е направена од челични плочи измиени со киселина и се обработуваат од виткање. Се одликува со едноставна структура, сигурна конструкција и се третира со студ галванизација, што резултира со атрактивен изглед и одлична отпорност на 'рѓа. Стандардната конфигурација вклучува 6 прегради за складирање хартија, кои можат да бидат прилагодени според различни потреби на клиентите, нудејќи висока флексибилност и силна приспособливост.
2	Структура на рамката	Рамката се произведува со прецизна обработка по заварување на правоаголен челик цевки и челични плочи. Обезбедува висока точност на склопување и прецизност на работата, гарантирајќи долг работен век и одлична стабилност на опремата.
3	Погонски механизам	Ролерот за притисок за напојување е направен од PU материјал, кој има светла и привлечна површина со високо триење. Ова ефикасно ја подобрува доверливоста на транспортот на картон. Во меѓувреме, влечниот барабан е увезен од Германија и е многу издржлив.
4	Пресечна структура	Моќта ја обезбедува високопрецизен серво мотор во комбинација со редуктор и синхрон механизам на тркала, кој постигнува високи
5	Единица за надолжно сечење	Овој механизам е првенствено составен од 7 комплети држачи за ножеви. Конфигурацијата на ножот на 7+1 овозможува универзално сечење на типови кутии 410 и 411. Тој е дизајниран да ги исполни барања за високо-ефикасно работење додека се обезбедува издржливост;

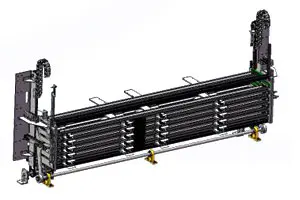

6	Прилагодлив уред за складирање	Двата краја на матичната плоча со CNC обработка на обезбеди паралелни страни, употребата на висока јачина синџир нагоре и надолу за да се обезбеди безбедност и сигурност не прескокнува заби, со цел да се подобри точноста и ефикасноста на работењето, ние користиме висока прецизност редуктор на запченик опремен со висока прецизност сервисен мотор; Со цел да се подобри стапката на искористеност на хартија, ја поставивме оваа институција како 6 хартиени библиотеки, кои може да се зголемуваат или намалуваат според различни потреби на клиентите, удобен и брз, и силна приспособливост;

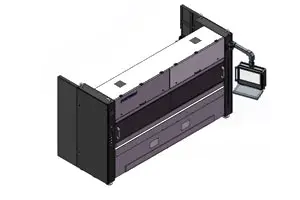

7	Машинско куќиште	Примарната функција е украсување на машината самата.Се додава надворешен заштитен капак машината.Капакот е обработен со пластика прскање, што го прави естетски пријатен, нежен и отпорен на боја чипсување.Прозорецот за набљудување напред на машината е изработена од акрилен лим, кој му дава атрактивен и елегантен изглед, како како и висока цврстина и отпорност на кршење.

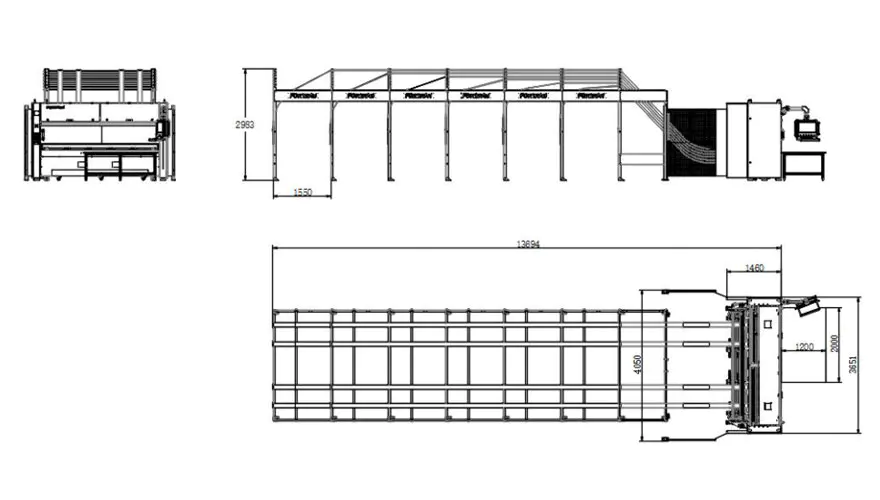

Цртежи со три погледи

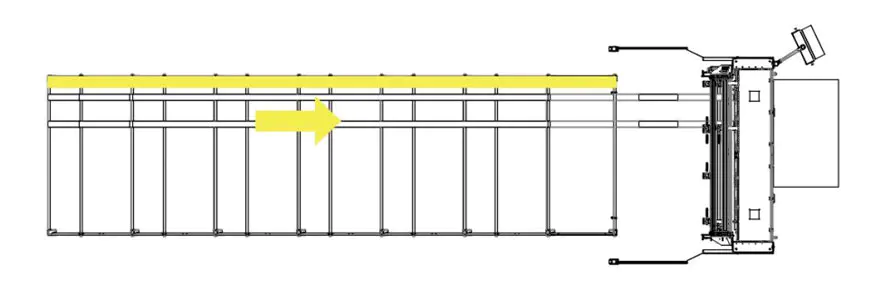

Шематски дијаграм на режим на производствен процес

Барања за потрошен материјал

1. Барања за брановидна хартија на станицата за исхрана

А. Ширина на континуирана брановидна хартија: 400–2550 mm;
Б. Вкупна ширина на брановидна хартија прицврстена рамо до рамо: Максимум 2550 mm;
В. Висина на редење, вклучително и палета од 120 mm: Максимум 1300 mm;
D. Ширина на редење, максимум: 1300 mm; Должина на брановидна хартија на местото на испуштање: минимум 300 mm;
Д. Надолжна толеранција за сечење со фиксна должина: Максимум 0,5%;Попречна толеранција за сечење со фиксна должина: Максимум±2,0 mm;
Дебелина на брановидна хартија:2-7 mm,±0,2 mm; Максимален квалитет на суровина до 2,30 п.н.е. (според стандардот DIN 55468);
Г. Квалитетот на картонот е во согласност со стандардот DIN 55468;
H. Единечно брановидно, максимална дебелина од приближно 4 mm (квалитет: 1,10–1,40); Двојно брановидно, максимална дебелина од приближно 7 mm.

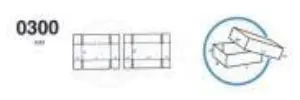

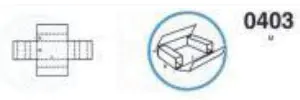

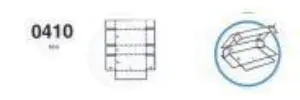

2. Видови картони

Сериски број	Име	Слика	Насока на внесување хартија	Минимална големина

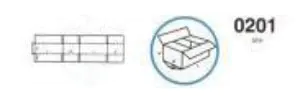

1	Обична кутија		надолжен	Должина: минимум 400 mm Ширина: минимум 36 мм Висина: минимум 225 мм

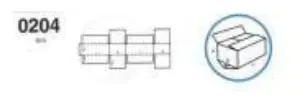

2	Обична кутија		надолжен	Должина: минимум 400 mm Ширина: минимум 36 мм Висина: минимум 225 мм
3	Покривка на Рајот и Земјата		надолжен	Должина: минимум 400 mm Ширина: минимум 225 мм Висина: минимум 18 мм
4	Средна кутија за печат		надолжен	Должина: минимум 400 mm Ширина: минимум 450 мм Висина: минимум 18 мм
5	Средна кутија за печат		надолжен	Должина: минимум 400 mm Висина: минимум 450 mm Висина: минимум 18 мм
6	Кутија со сите крила		надолжен	Должина: минимум 400 mm Висина: минимум 225 мм Висина: минимум 18 мм
7	Средна кутија за печат		надолжен	Должина: минимум 400 mm Висина: минимум 450 mm Висина: минимум 18 мм
8	Квадратен картон		надолжен	Должина: минимум 400 mm Висина: минимум 18 мм

Список на конфигурација на главни компоненти

бр.	Ставка	Спецификации	Q'ty	Забележано
1	Единица на надолжно сечило		7 СЕТИ	Количината може да се прилагоди според барањата
2	Хоризонтална единица на сечилото		1 СЕТ
3	Монтажа на ролери		3 ЕЕЗ
5	Попречен синхрон појас		1 ЕЕЗ
6	Синхрони појас		2 ЕЕЗ
7	Влечен серво мотор		2 СЕТИ
8	Редуктор на влечење		2 СЕТИ
9	Прилагодување на серво мотор за складирање		1 СЕТ
10	Приспособување на редуктор за складирање		1 СЕТ
11	Мотор за движење на сечилото		7 СЕТИ	Количината може да се прилагоди според барањата
12	Редуктор за движење на сечилото		7 СЕТИ
13	Пневматски компоненти		1 СЕТ
14	Електрична контролна кутија	——	——
15	Електрични компоненти	Фотоелектрични сензори, Кабли, Рефлектори, Електрични компоненти	——
16	Контролор	Возачи, фирмвер, модули	——

Список на делови за носење и потрошен материјал

1. Список на делови за носење

бр.	Ставка	Спецификации	Предложено Q'ty	U8 број
1	Внесување вратило Бушинг	PCM260-02-020-260	6
2	Туркање вратило Бушинг	CZJ260-02-010-300	2
3	Бесшевни зелени тивки синхрони појаси со челично јадро (Xiet)	75-AT10-6910	1
4	Електромагнетниот вентил	SY5120-5GZD-01	2
5	φ66xφ16x0,8 Кружен заб сечило	PCM260-03-010-010	2
6	Електромагнетниот вентил	4N330C08B	1
7	Лизгач	HGH15CA	2
8	Прецизен вентил за намалување на притисокот	SDR20008JN	2
9	Бесшевни полиуретански синхрони појаси со челична жица - тивок тип	AT10x50xL1290	1
10	Реле	RXT-F01K D24	1
11	Осигурувач	5*20мм 0,1А	5
12	Прекинувач за ограничување	XCK-N2145P20C	2
13	Прекинувач за близина	IME12-06BPSZW2S	2
14	Бесшевни полиуретански синхрони појаси со челична жица - тивок тип	AT10x50xL920	1

Список на потрошен материјал

1	Моќен гумен валјак за сечење хартија Б	PCM260-01-020-300	1
2	φ66xφ16x0,8 Кружен заб сечило	PCM260-03-010-010	2
3	Внесување вратило Бушинг	PCM260-02-020-260	2
4	Туркање вратило Бушинг	CZJ260-02-010-300	1
