Автоматска машина за преклопување на кутии

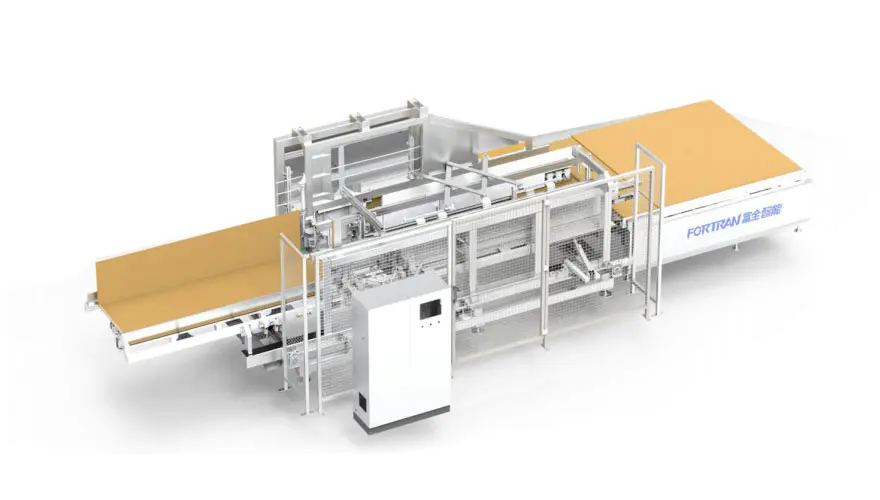

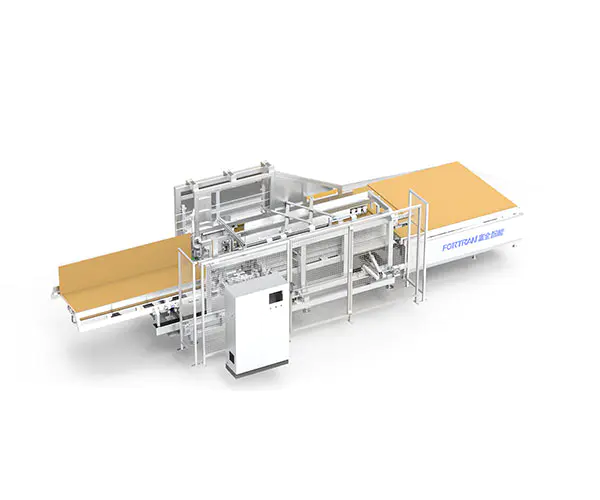

Целокупната слика на машината

Параметри на опремата

Надворешни димензии Д*Ш*В(мм)	Само-тежина на опремата (kg)	Напојување (kW)	Пренесување на товар (kg)	Работна висина (мм)
9760*3550*2500	Околу 3700	4,5 kW (со исклучок на единицата за лепење)	50	830±40 (неодредено. Зависи од клиентот

Обем на обработка

Опсег на обработка на картон L (mm)	Опсег на обработка на картон W (mm)	Опсег на обработка на картон H (mm)	Ефикасност на преклопување (пати / мин)	Дебелина на брановидна хартија (мм)
400-2800	320-900	40-250	5-7	2,5-6

Марка на 1 основна галантерија: серво мотор -- Иновација ;синхрони појас -- Гарднер; лежиште за седиште -- TR;мотор за конверзија на фреквенција --- Иновативност:
2 Целокупната цевка на багажникот е заварена и обработена со подемен, кој е многу прецизен, сигурен и издржлив.
3.
4.

5 Машината може да се користи сама или во комбинација со приспособената линија за пакување. Начинот на користење е променлив и флексибилен

1 Употреба

A. Оваа автоматска машина за преклопување кутии се користи во картонски кутии во кутии;
Б. Оваа опрема се користи за изработка на кутии од картони од моделот M/A-0410;
В. Прво, обележете го картонот, притиснете ја соодветната влезна големина и стартувајте и внесете ја опремата за автоматски да направите кутија;

2 Преглед на принципот на работа

Целиот сет на опрема е поделен на пет дела: механизам на платформа за напојување, механизам на главната рамка, механизам за фиксна странична преклопување, мобилен механизам за странично преклопување и средна трансмисија механизам:

A. Кога работите, влезот на екранот за работа одговара на големината на кутијата за преклопување; откако ќе се подготви позиционирањето, откако ќе се порамни кората од хартијата со предниот репер и страничниот репер во позитивна насока, притиснете го уредот со зеленото копче за стартување за автоматски да ја стартувате вшмукувачката чаша за да ја впие кората од хартијата во влезот на делот за машината на кутијата за преклопување;

Б. Вшмукувачката чашка ја внесува хартиената кожа во преклопниот дел, а фиксираниот раб и долгиот раб што се движи одговараат на преклопниот раб, а потоа автоматски прскајте го лепилото на наведената позиција за прскање лепак, а положбата на преклопување на предниот крај се завршува еден по еден;

В. Откако предната преклопна кутија ќе ја достигне назначената положба, откако ќе се затегне надолниот притисок на цилиндерот, вшмукувачката чаша веднаш паѓа и се враќа на своето потекло, а задната вшмукувачка чаша е прикачена на задниот крај на хартијата и ја чека; откако фиксната страна и подвижниот преклопен раб работат истовремено, групата за превртување се ресетира по завршувањето; Вшмукувачката чаша од задниот дел ја придвижува хартиената кожа напред до положбата на обликување на кутијата за преклопување на задниот дел и автоматски прскајте го лепилото до одредената положба;

D. Откако кутијата за преклопување на задната страна ќе ја достигне одредената положба, откако ќе се затегне надолниот притисок на цилиндерот: откако фиксната страна и подвижната страна преклопен раб ќе работат истовремено, групата за преклопување е завршена и ресетирана: моторот за празнење веднаш го испраќа картонот за обликување до излезот;

3 функционална структура“

Сериски број	Име	Карактеристична карактеристика	Модел

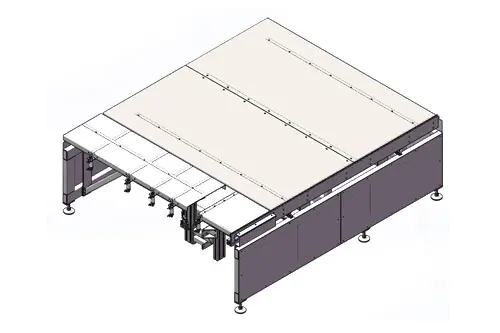

1	Структура на табелата за хранење	Предната маса за материјали е поставена на позицијата на рамна табла, а цилиндерот ја контролира иглата за подигање и позиционирање; страничниот серво мотор прецизно ја лоцира положбата за подготовка на доводот за хартиена кожа;

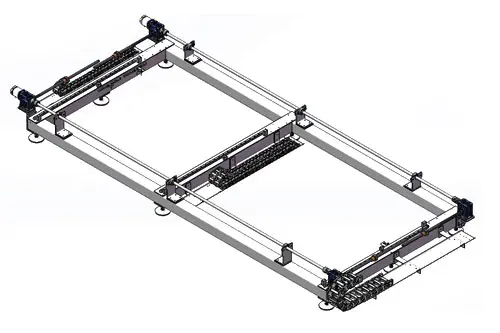

2	Структура на основата на решетката	Основата на решетката на главната рамка, мобилниот механизам за преклопување на серво-моторот за контрола на серво-поврзувањето и механизмот за средно возење се попрецизни;

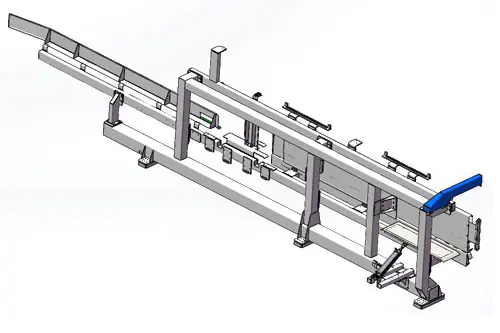

3	Фиксен сет на багажници за преклопување од страна	Фиксна рамка за преклопување на страните, преклопување на цилиндрите со краток раб, помошна водилка на лим од двете страни;обработка на подемен за заварување со решетката;висока точност на склопување, висока точност на работењето, обезбедување долг работен век и добра стабилност на опремата;

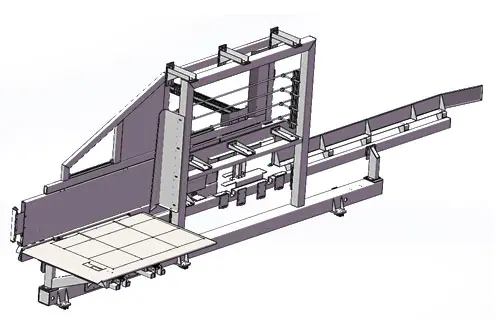

4	Мобилен страничен сет на багажник за преклопување	Рамка за преклопување на подвижна страна, преклопување на цилиндрите со долга страна, помошна водилка за лим од двете страни;обработка на подемен за заварување со решетката;висока точност на склопување, висока точност на работењето, обезбедување долг работен век и добра стабилност на опремата;

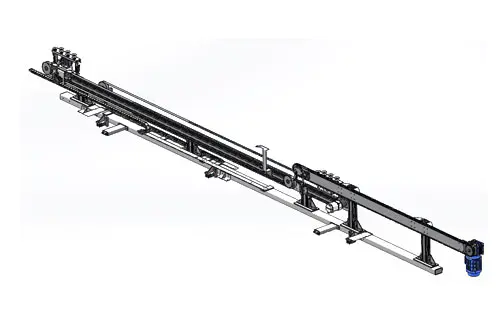

5	Пет делови од механизмот на медијалниот погон	Серво контролниот погон, групата на средната вшмукувачка чашка го придвижува движењето на кожата на хартијата, моторот за празнење го придвижува ланецот за да го придвижи испуштањето на хартиената кожа;

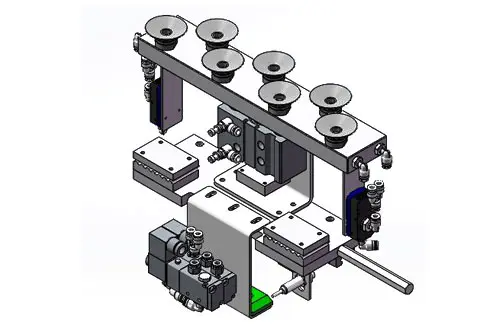

6	Група за вшмукување чаши на средно ниво	Ременот на серво моторот го придвижува движењето, цилиндерот се крева и спушта, а вшмукувачката чаша вшмукување го апсорбира преносот на хартиената кожа, прецизното работење и позиционирањето;

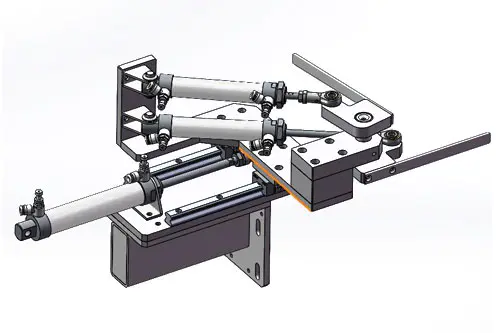

7	Група за проширување на преклопување	Проширувањето на предниот и задниот цилиндар соработува со водечката шина за движење напред-назад, а механизмот за нишање на цилиндрите за групирање го реализира преклопувањето на различни спецификации и големини;

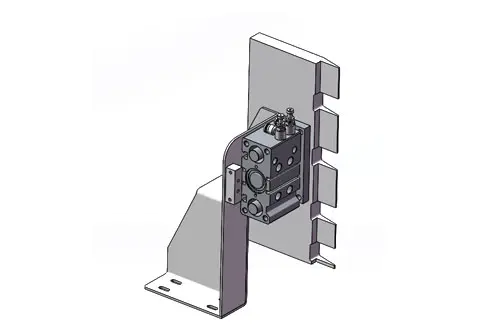

8	Притиснете ја групата плочи	Цилиндерот се шири пред и потоа и делува на свиткување на увото за да ја исправи кутијата во прав агол;

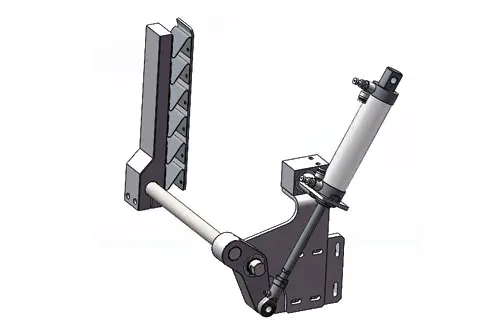

9	Група со странично вртење	Тој е главно одговорен за притискање на предните и задните краеви на картонот нагоре, а цилиндерскиот телескопски менувач ја придвижува замавната рака, така што топлото топено лепило е цврсто и стабилно;

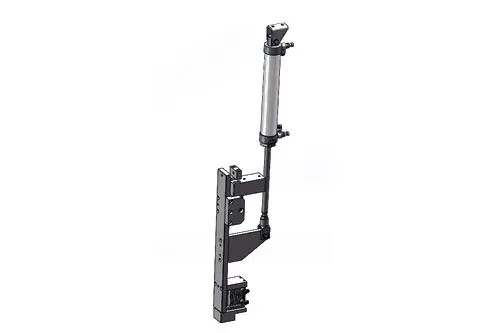

10	Група седишта за уши со нишалка	Проширувањето на погонот на цилиндарот ја придвижува рачката за нишање. Откако рачката за нишање е поставена под прав агол, цилиндерот со помал притисок ја стега хартиената кожа, со леплива паста за топло топење со компресија со странично вртење за да ја направи цврста и стабилна;

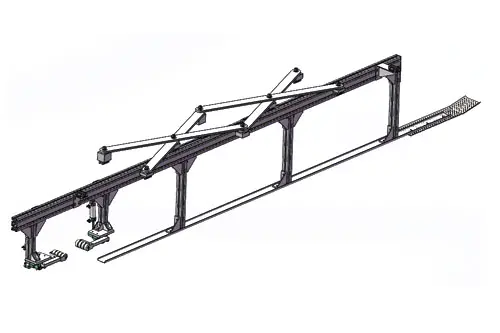

11	Помошна група за притискање на рабовите на средно ниво	Долгата рачка за нишање соработува со водечката шина за да постигне целосно автоматска средна положба во средината на картонот; материјалот на предниот блок и помага на групата на долната вшмукувачка чаша да ја апсорбира кожата; задниот крај е поделен на две групи на предни и задни цилиндри за да се контролираат предниот и задниот дел на занишаната рака за да се помогне на работ на хартијата на хартијата;

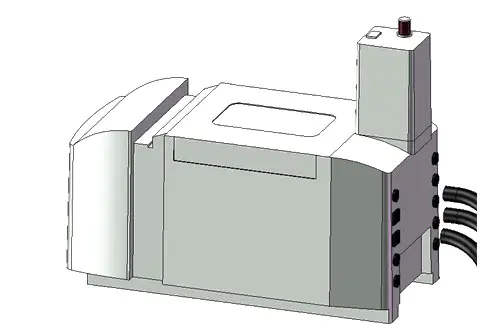

12	Систем на машина за лепило	Во системот на машината за лепило, ние користиме комплетен сет на чисто увезени додатоци на Le Baide, кои можат да реализираат континуирано прскање на лепак, целосни функции, едноставно поставување и практично работење;

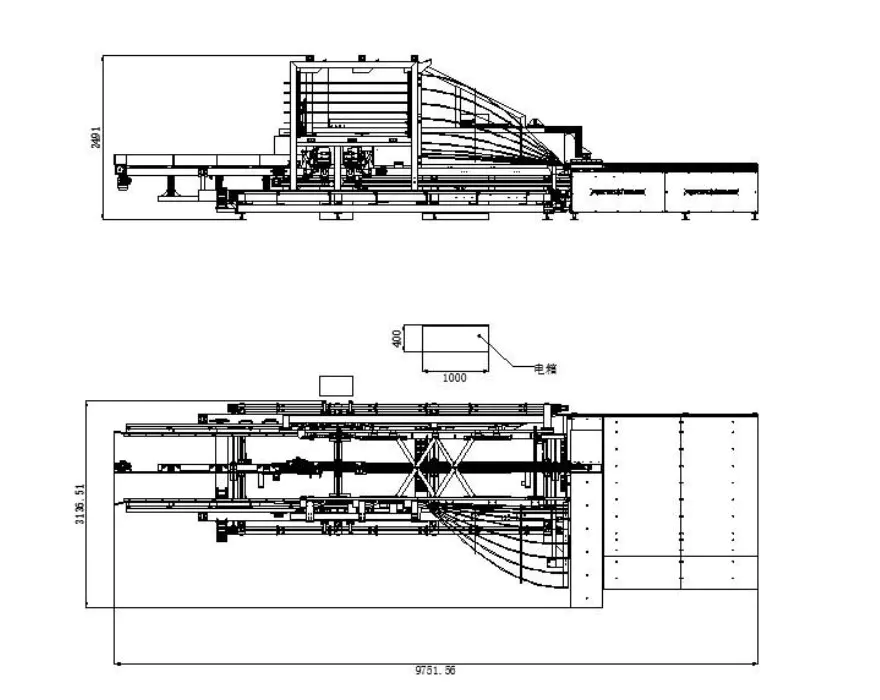

Три прегледи (Неодредено затоа што големината се менува според параметрите)

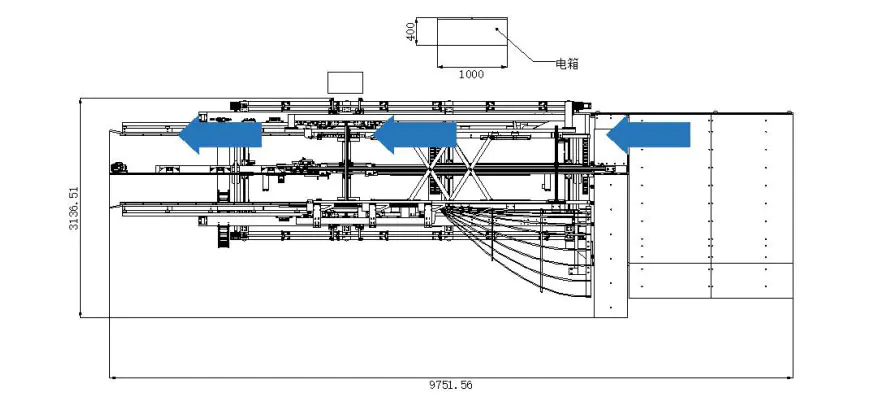

Шематски дијаграм на режимот на производниот процес (Неодредено поради големината се менува според параметрите)
