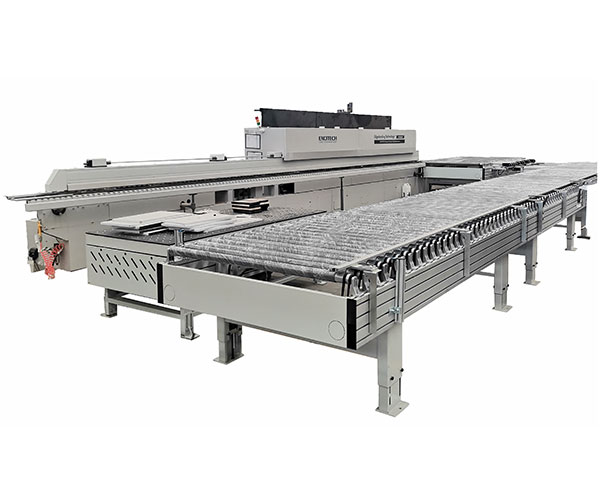

Транспортна линија за враќање од типот на ролери за машина за рабови

1. Вовед во производот

Повратна транспортна линија од типот на ролери за машина за поврзување со рабови има висок степен на автоматизација; програмирањето на PLC е лесно ракување, машината е доверлива и со добри перформанси. Прво работникот рачно го храни работното парче од страна, запечатеното работно парче ќе го прими повратната транспортна линија од типот на ролери за машината за лепење на рабовите за автоматско враќање, а потоа рачно ќе ги конвертира другите страни за обвивка на рабовите повторно, за да се реализира функција на интелигентно поврзување на повратните рабови.

2. Параметар на производот (спецификација)

Модел	FQ-UX22
Опсег на работни парчиња	300*300-1200*2400мм
Дебелина на работното парче	10-60 мм
Максимална тежина на товарење	100 кг
Работна брзина	12~28M/мин
Вкупно напојување	7,5 KW

Прв дел: Машинска глава-1

Надворешна димензија	L3500*W2330mm(1815)*H900±50mm
Должина на ролери	1700мм и 1400мм
Главно светло	240*50 Алуминиумски профил
Дија со ролери	56мм со покриена гума
Дебелина на гума	3 мм
Растојание помеѓу ролери	120 мм

Втор дел: Машинска глава-2

Надворешна димензија	L3000*W2660mm (1615)*H900±50mm
Должина на ролери	1500 мм
Главно светло	240*50 Алуминиумски профил
Дија со ролери	56мм со покриена гума
Дебелина на гума	3 мм
Растојание помеѓу ролери	120 мм
Додадете со бакелит плоча за да го држите панелот

Трет дел: Транспортер со ролери со напојување

Надворешна димензија	L6900*W1415mm *H900±50mm
Главно светло	240*50 Алуминиумски профил
Дија со ролери	56мм со покриена гума
Должина на ролери	1300 мм
Дебелина на гума	3 мм
Растојание помеѓу ролери	120 мм

Четврт дел: Пневматска пловечка маса со топчиња

Вкупна димензија	L2500*W1200*H800~900mm
Материјал на маса-табла	8#U-челик со бакелит плоча
Главна рамка	Правоаголна цевка 60*40*3мм
Напојување	1,5 KW
Со функцијата за подигнување, опсегот на кревање е околу 100 mm

Петти дел: Пневматска маса што лебди со топка

Вкупна димензија	L1800*W600*H900±50mm
Материјал на маса-табла	8#U-челик со бакелит плоча
Воздушен вентилатор	1,5 KW, марка
Нога	Правоаголна цевка 60*40*3мм
Главна рамка	40*60 челик

1.Стабилно пренесување, нема релативно движење помеѓу материјалите и пренесувањето, може да ја намали штетата на преносливите предмети;
2.Едноставна структура, лесна за одржување; Ниска потрошувачка на енергија и ниска цена.
3.Не само што отпорот на работа е мал, туку и абењето на работното парче е мало, така што продуктивноста е висока, што може да помогне да се намалат трошоците за производство.
